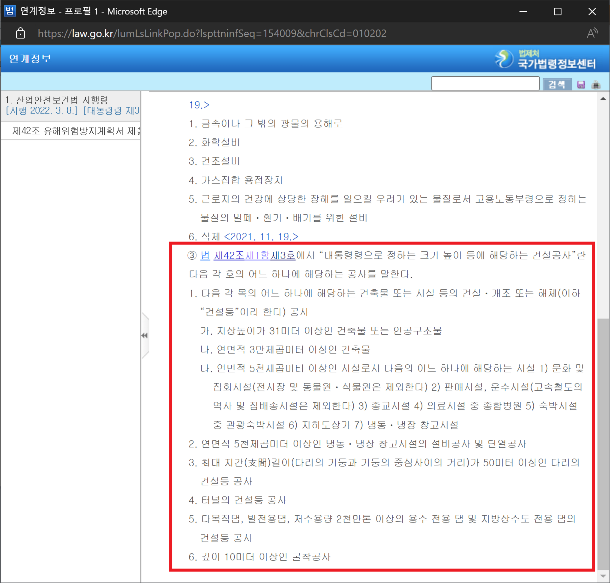

산업안전보건법 시행령 제42조 (유해위험방지계획서 대출대상) ③항을 보면, 대통령령으로 정하는 크기 높이 등에 해당하는 건설공사의 목록이 나와있습니다. 이에 해당하는 건설공사의 사업주는 유해위험방지계획서를 작성해서 고용노동부장관에게 제출하고 심사를 받아야 합니다.
정리하면,
1. 다음에 해당하는 건축물 등의 건설, 개조, 해체 공사
가. 지상높이가 31m 이상인 건축물 또는 인공구조물
나. 연면적 30,000㎡ 이상인 건축물
다. 연면적 5,000㎡ 이상인 다음의 어느 하나에 해당하는 시설
1) 문화 및 집회시설(전시장, 동물원, 식물원 제외)
2) 판매시설, 운수시설(고속철도의 역사 및 집배송시설 제외)
3) 종교시설
4) 종합병원
5) 관광숙박시설
6) 지하도상가
7) 냉동ㆍ냉장 창고시설
2. 연면적 5,000㎡ 이상인 냉동ㆍ냉장 창고시설의 설비공사 및 단열공사
3. 최대 지간길이 50m 이상인 다리의 건설등 공사
4. 터널의 건설등 공사
5. 다목적댐, 발전용댐, 저수용량 2000만ton 이상의 용수 전용 댐 및 지방상수도 전용 댐의 건설등 공사
6. 깊이 10m 이상인 굴착공사
💦
기출문제를 먼저 보겠습니다. 주로 각 항목의 숫자를 가지고 장난치는 문제가 주로 출제됩니다. 숫자값을 모르면 무조건 틀리게 되어있습니다.
[문제1] 건설업 중 유해위험방지계획서 제출 대상 사업장으로 옳지 않은 것은? (산업안전기사 기출)
1) 지상높이가 31m 이상인 건축물 또는 인공구조물, 연면적 30000㎡ 이상인 건축물 또는 연면적 5000㎡ 이상의 문화 및 집회시설의 건설공사
2) 연면적 3000㎡ 이상의 냉동ㆍ냉장 창고시설의 설비공사 및 단열공사
3) 깊이 10m 이상인 굴착공사
4) 최대 지간길이가 50m 이상인 다리의 건설공사
[문제2] 산업안전보건법령에 따른 유해위험방지계획서 제출 대상 공사로 볼 수 없는 것은?
1) 지상 높이가 31m 이상인 건축물의 건설공사
2) 터널 건설공사
3) 깊이 10m 이상인 굴착공사
4) 다리의 전체길이가 40m 이상인 건설공사
정답은 4번.
[문제3] 산업안전보건법령에 따른 건설공사 중 다리건설공사의 경우 유해위험방지계획서를 제출하여야 하는 기준으로 옳은 것은?
1) 최대 지간길이가 40m 이상인 다리의 건설등 공사
2) 최대 지간길이가 50m 이상인 다리의 건설등 공사
3) 최대 지간길이가 60m 이상인 다리의 건설등 공사
4) 최대 지간길이가 70m 이상인 다리의 건설등 공사
[문제4] 유해위험방지계획서를 고용노동부장관에게 제출하고 심사를 받아야 하는 대상 건설공사 기준으로 옳지 않은 것은?
1) 최대 지간길이가 50m 이상인 다리의 건설등 공사
2) 지상높이 25m 이상인 건축물 또는 인공구조물의 건설등 공사
3) 깊이 10m 이상인 굴착공사
4) 다목적댐, 발전용댐, 저수용량 2천만톤 이상의 용수 전용 댐 및 지방상수도 전용 댐의 건설등 공사
💦
'유해위험방지계획서를 제출해야할 건설공사'의 종류가 약간 복잡하고 여러 숫자값이 포함되어있어 암기하기가 쉽지않은데요, 이미지맵을 통해 차근차근 암기를 해 봅니다 :)
(!) 아래의 암기법은 지극히 제 개인적인 방법이므로, 단순 참고만 하시기 바랍니다.
💦
'유해'라는 단어를 이미지화하여 이미지맵을 그리고, 약간의 스토리텔링을 가미하여 유해위험방지계획서 제출대상 건설공사의 종류를 암기해 봅니다.
먼저 '유해'라는 단어를 아래 그림과 같이 이미지화하여 기본틀을 만듭니다.
 |
| '유해' 글자 이미지화 |
그림에서 '유해'라는 글자 모양이 보이나요?
'유'의 자음 'ㅇ'은 깊은 구멍(굴착공사), 모음 'ㅠ'는 다리(Bridge) 이고,
'해'의 자음 'ㅎ'은 분수대(인공구조물)와 터널, 모음 'ㅐ'는 댐으로 이미지화 하였습니다.
이 기본틀에 여러가지 살을 붙여 이미지맵을 완성해 봅니다. :)
💦
다음, 스토리텔링을 만듭니다. 유해(진) 시리즈! 마지막 3탄 입니다.
도박으로 모든 걸 잃은 타짜 유해(진)..
인생의 밑바닥으로 떨어진 뒤,
전국의 건설현장을 떠돌아다니며 일용직 노동일을 하고 있습니다.
어느 날, 지방의 대규모 건설공사 현장에서 일을 하게 되었는데요,
하천 위로 다리를 만들고, 댐 바닥 밑으로 터널을 뚫어 철길을 만드는 대형 건설공사 현장입니다.
터널 위로는 대형 분수대가 설치될 예정입니다.
무더운 날씨에 삐질삐질 땀을 흘리며 노동의 가치를 새삼 느낀 유해(진).
한탕주의와 도박에 빠져 지낸, 과거의 지난 날들을 후회하며 참회의 눈물을 흘립니다.
그 후 한마디의 외침!
'오! 내 비열했던 인생.. 나 다시 돌아갈래!!!'
💦

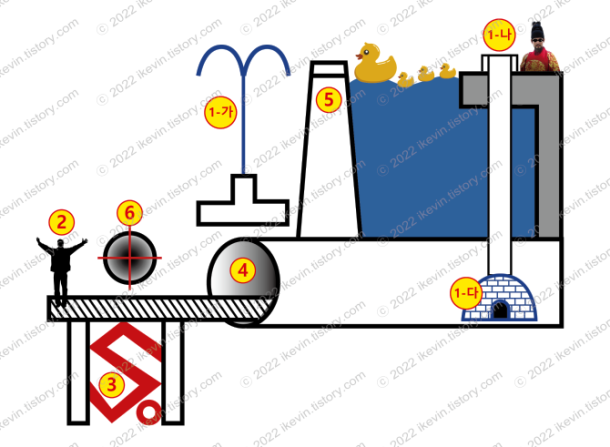

'유해'를 이미지화한 그림과 스토리텔링을 합쳐 아래와 같이 최종 이미지맵을 만들어 보았습니다.
건설공사 대상이 많다보니 처음 기본틀에서 이것저것 추가된 것이 많네요.
법령을 보면 크게 6가지로 분류가 되지만, 1번 항목이 3가지로 나뉘고 그 세번째 항목이 다시 세부적으로 7개로 나뉩니다. 이 모든 것들을 위의 이미지맵 하나에 반영시키다보니 그림이 좀 복잡해졌습니다.
본 이미지맵은 제가 의도적으로 설계하고 구성한거라 (당연한 얘기지만) 저한테는 기억하기 쉽지만, 처음보는 분들은 이게 뭐냐 할 수도 있겠네요. 이미지맵이 모든 것을 완벽하게 표현할 수는 없지만, 암기를 위한 보조수단으로써 법령상의 문구들을 암기하는데 조금이나마 도움이 될 수 있습니다. 이미지맵 전체를 사진찍듯 머리속에 저장(?)을 하거나 암기가 아닌 이해를 하면서 종이 위에 직접 그려보는 것도 괜찮을 듯 합니다.
💦
시행령에 나와있는 순서대로 1-가, 1-나, 1-다, 2 ~ 6까지 번호를 붙였는데요, 각 부분이 의미하는 바를 알아봅니다.
1-가) 지상높이가 31미터 이상인 건축물 또는 인공구조물
'해'의 'ㅎ' 위로 거대한 분수가 만들어 졌습니다. 분수의 꼭대기에서 양옆으로 갈라지는 모양은 숫자 '3'을 왼쪽으로 눕혀 놓은 것과 비슷하고, 분수대에서 위로 솟구치는 물줄기의 모양은 숫자 '1'과 닮았습니다. 분수는 '인공구조물'이라고 할 수 있죠. 이 모든 것을 종합하면 숫자 '31'과 '인공구조물(분수대)'을 연상할 수 있습니다.
💦
1-나) 연면적 3만 제곱미터 이상인 건축물
1-다) 연면적 5천제곱미터 이상인 시설로서 다음의 어느 하나에 해당하는 시설
1) 지하도상가
2) 관광숙박시설
4) 종합병원
5) 문화 및 집회시설
3) 종교시설
6) 판매시설, 운수시설
7) 냉동ㆍ냉장 창고시설

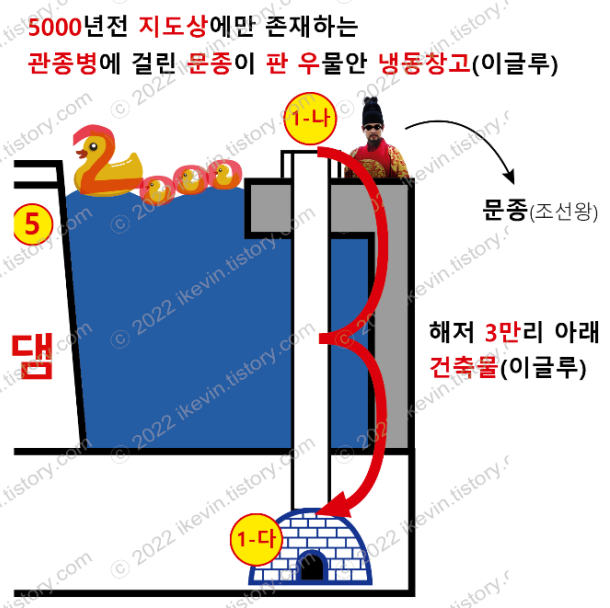

[1-나]와 [1-다] 이미지맵을 같이 봅니다.
댐의 밑바닥 땅 속에 이글루(Igloo, 건축물)가 있고, 이 이글루는 우물을 통해 땅 위에까지 연결이 되어있습니다. 이글루까지의 우물 깊이를 재려고 하는데 줄자 길이가 짧아, 어쩔 수 없이 두 번에 걸쳐 깊이를 측정합니다. 깊이를 측정하는 모습이 숫자 '3'을 닮았네요. (빨간색 화살표 부분)
'해저 2만리'라는 고전 과학소설이 있는데, 이글루가 댐의 물 속 아래에 있으므로 '해저'라고 이해합니다. 여기서는 해저의 깊이를 두번에 걸쳐 측정하는 모습 '3'의 이미지를 이용해서 '해저 3만리'라고 암기를 해봅니다. '해저 3만리'와 '건축물(이글루)' 이미지를 통해 [1-나] 항목을 유추하여 기억합니다.
[1-다] 항목은 종류가 많아 이미지맵으로 표현하기가 제일 난해한 부분입니다.
이글루는 냉동·냉장 창고시설을 의미하는데요, 여기서는 어쩔 수 없이 문장 하나를 따로 암기해야 합니다.
"5000년전 지도상에만 존재하는 / 관종병에 걸린 문종이 판 우물 안 / 냉동창고"라고 기억합니다.
5000 : 5천제곱미터
지도상 : 지하도상가
관 : 관광숙박시설
종병 : 종합병원
문 : 문화 및 집회시설
종 : 종교시설
판 : 판매시설
우 : 우→운수시설
냉 : 냉동·냉장 창고시설
💦
2) 연면적 5천제곱미터 이상인 냉동냉장 창고시설의 설비공사 및 단열공사
다리 위의 철로 위에서 양 팔을 벌리고 뭔가 소리치고 있습니다.
'오! 내 비열했던 인생.. 나 다시 돌아갈래!!!'
오 : 5천제곱미터
내 : 내→냉동·냉장 창고시설
비 : 설비공사
열 : 단열공사
암기문장이 하나 더 있었네요~ "오! 내 비열했던 인생"
영화 '박하사탕'의 마지막 장면을 떠 올리며 암기를 해 봅니다. :)
💦

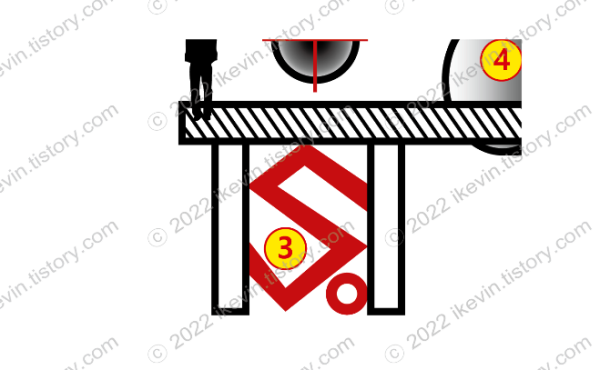

3) 최대 지간길이가 50미터 이상인 다리의 건설등 공사
철길 다리의 기둥이 잘 버틸 수 있도록 다리 사이에 숫자 '50' 모양의 가새를 그려 줍니다. '50'이라는 숫자를 단순 암기하는 것이 아니라, 다리 기둥 사이의 가새 모양을 이미지로써 기억합니다.
※ 가새 : 골조의 변형을 방지하기 위하여 대각선 방향으로 넣는 경사재
💦
4) 터널의 건설등 공사
'유해'의 '해'에서 'ㅎ'(터널)안으로 철길이 이어지는 이미지를 기억합니다.
💦
5) 다목적댐, 발전용댐, 저수용량 2천만톤 이상의 용수 전용 댐 및 지방상수도 전용 댐의 건설등 공사
댐의 수면 위로 엄마오리와 새끼오리 3마리가 수영을 하고 있습니다. 엄마오리의 모양이 숫자 '2'와 닮았죠? 새끼오리들은 크기가 작으므로 숫자 '0'으로 표시합니다. 오리들의 모습이 숫자 '2000'과 흡사합니다. 댐의 그림과 오리들의 모습을 통해 '2천만톤'과 '댐'을 연관지어 암기합니다.
💦
6) 깊이 10미터 이상인 굴착공사
'유해'의 '유'에서 자음 'ㅇ'은 굴착공사로 뚫은 깊은 구멍과 같습니다.
정확한 위치에 구멍을 뚫으려면 원의 센터에 십자(+) 모양을 그리고 드릴날 끝을 센터에 잘 맞춰야 합니다.
십자 모양은 한자 十(열 십)의 모양과 같죠? 여기서 숫자 '10'을 유추하고 '유'의 'ㅇ'과 연계하여 굴착공사를 암기합니다.
💦
"그저 가만히 쳐다만 보고 있어도 암기가 됩니다!"
