그중에 급기구에 대한 기준은 '바닥면적 150㎡마다 1개 이상으로 하되, 급기구의 크기는 800㎠ 이상으로 할 것' 입니다.
여기서 바닥면적 150은 제곱미터(㎡), 급기구 면적 800은 제곱센티미터(㎠)로서 150과 800의 단위가 다릅니다. 단위를 서로 헷갈리면 안 되는데요, 상식적으로 생각해서 바닥면적이 150㎠..(?) 뭔가 이상하죠? 바닥면적 치고는 너무 작은 값이고요, 또한 급기구 크기가 800㎡..(?) 이 또한 너무 큰 값입니다. 바닥면적과 급기구의 면적에 대한 단위를 꼭 구분하여 기억해야 합니다. 그리고 급기구의 크기는 800㎠ '이상' 으로써, 최소한 이 정도는 되어야 한다는 Minimum의 뜻입니다.
그렇다면, 만약 바닥면적이 150㎡가 안되면 어떻게 할 것인가에 대한 기준도 필요합니다. 그래서 위의 표를 보면 바닥면적 150㎡ 미만일 경우에 대한 각각의 기준이 나와 있습니다. 평소 같으면 관련 규정이 궁금할 때마다 법령을 찾아 기준값을 보면 되지만, 자격증 시험장에서 그럴 수는 없지요. 결국 위의 표를 어느정도 암기를 해야만 문제를 풀 수가 있습니다. 운이 좋아 기출문제와 토씨 하나 안 틀리고 똑같이 나온다면야 답만 외우면 되겠지만요.
그래서 이번 포스팅에서는 바닥면적별 급기구의 면적을 그림을 통해 암기하는 방법을 소개합니다.
어디까지나 제 개인적인 방법이니 참고만 하시길 바랍니다. :)
…

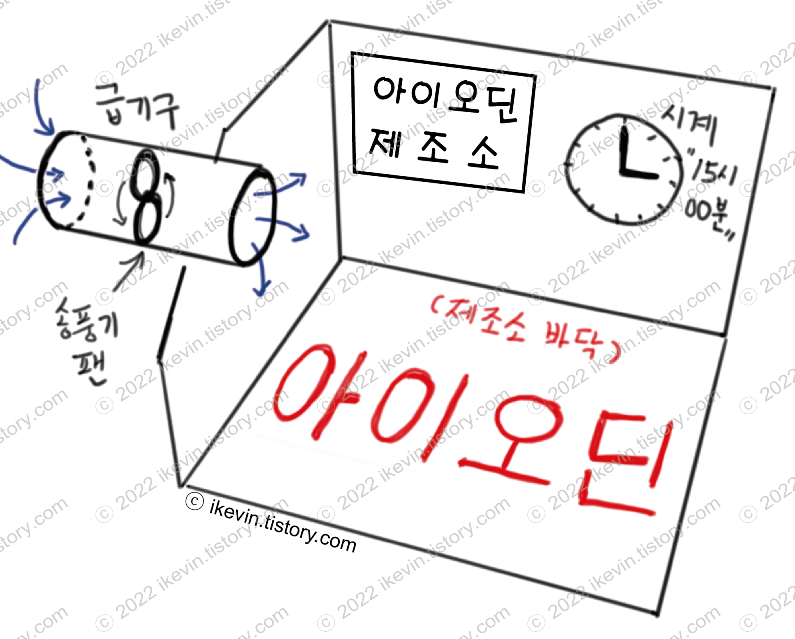

아이오딘(요오드) 제조소의 그림을 그려보겠습니다. 아래 그림은 제가 만들어 낸 가상의 공간입니다.
제조소 바닥에 '아이오딘'이라는 글자가 쓰여있습니다. 그리고 제조소 한쪽 벽면에 환기를 위해 급기구가 설치되어 있는데요, 급기관 내부에 설치된 송풍기 팬이 회전하며 외부 공기를 빨아들여 제조소 내부로 공급을 하고 있습니다. 또 다른 벽면에는 시계가 걸려있는데 '15시 00분'을 가리키고 있네요. 퇴근시간이 15시 인가 봅니다.
먼저, 급기구 면적의 기본 조건인 '바닥면적 150㎡ 당 급기구 면적 800㎠이상'을 암기해 보겠습니다.
1) 바닥면적 150㎡
제조소 바닥에 쓰여 있는 '아이오딘'의 '아이'에서 알파벳 'I'를 떠올립니다. 알파벳 'I'와 숫자'1'은 모양이 같아서 숫자 '1'이라고 생각할 수 있습니다. 그 뒤의 '오'자에서 숫자 '5'를 생각하며 1과 5를 붙입니다. 이렇게 만들어진 '15' 뒤에 숫자 0을 붙여서 '150'이라는 숫자를 만듭니다. 뒤에 붙이는 숫자 '0'은 바닥 모양 '□'를 '○'로 모양을 바꾼 것으로서 '바닥'을 의미합니다.
((또는)) 시계의 '15시'에서 15를 유추하고 시계의 동그라미 모양(○)을 뒤에 붙여 '150'으로 암기할 수도 있습니다. 그런데 '15시'라는 숫자 값은 생각이 잘 나지 않을 수 있기 때문에 '아이오딘' 글자와 같이 연계하여 같이 기억하면 좋습니다.
2) 급기구 면적 800㎠
급기관을 보면 입출구의 모양이 각각 숫자 '0' 과 같은 모양입니다. 그리고 송풍기 팬의 모양은 숫자 '8'의 모양과 같습니다. 급기관 입구, 출구, 송풍기 팬.. 이 세 개의 숫자를 조합해 그림과 같이 '800'을 만듭니다.
정리하면,
제조소 바닥의 '아이오딘' 글씨→150
((또는)) 시계의 '15시'→150
급기관 입출구 모양 + 송풍기 날개→800
…
이번에는 그림 속 벽에 걸려있는 시계를 이용해 '바닥면적 150㎡ 미만일 경우의 급기구 면적'을 암기해 보겠습니다.
본 암기법은 제 나름대로 '직각시계의 법칙'(?)이라고 이름을 붙였습니다. :)
위험물안전관리법 시행규칙 [별표4]에 있는 표를 다시 가져와 보겠습니다.
여기서 각 숫자의 맨 뒷자리수 '0'을 모두 빼서 동그란 시계모양 '○'를 만들어 보겠습니다.
그러면 아래와 같이 맨 뒷자리 숫자 '0'이 빠진 표가 만들어집니다. 바닥면적 쪽은 6, 9, 12, 15 숫자가 남았고요, 급기구 면적 쪽은 15, 30, 45, 60 이라는 숫자들이 남았습니다. 이 숫자들이 실제 암기해야 할 숫자들 입니다만, 밑에서 소개할 '직각 시계의 법칙'만 알면 굳이 따로 암기가 필요 없습니다. 바닥면적은 '미만', 급기구 면적은 '이상'이라는 구분만 기억합니다.
여기까지 해서 준비는 끝났습니다. 이제 남아 있는 숫자들을 큰바늘과 작은 바늘을 이용해 시계 위에 표시만 하면 됩니다.
…
위에서 그렸던 '아이오딘 제조소' 그림 속 벽에 걸려있던 시계를 보겠습니다. '15시 00분'입니다.
큰 바늘의 '00분'이라는 것은 '60분'이라고도 할 수 있습니다. 우리가 밤 12시를 00시라고 부르는 것과 같은 이치입니다.
큰 바늘의 시각을 차례대로 읽을 때 57분, 58분, 59분, 60분(00분)이 되는 것이지요.
따라서, '15시 00분'은 '15시 60분'으로 나타낼 수 있으며, 시행규칙의 표 제일 아랫칸에 있는 '150㎡ 미만일 경우 600㎠ 이상'이라는 것과 연결 지을 수 있습니다.
150㎡ 미만 : 600㎠ 이상 → 15시 60분
…
이번에는 '15시 60분'에서 시침과 분침이 '직각'을 유지한채 반시계 방향으로 90º 회전을 시키겠습니다.
이제 시각은 '12시 45분'이 되었습니다. 표에 있는 '120㎡ 미만일 경우 450㎠ 이상'이라는 뜻이 됩니다.
120㎡ 미만 : 450㎠ 이상 → 12시 45분
…
이번에도 마찬가지로 시침과 분침을 '직각'인 상태로 반시계 방향으로 90º 회전을 시키겠습니다.
이제 시각은 '09시 30분'이 되었습니다. 표에 있는 '90㎡ 미만일 경우 300㎠ 이상'이라는 뜻이 됩니다.
90㎡ 미만 : 300㎠ 이상 → 09시 30분
…
마지막으로 시침과 분침을 '직각'인 상태로 한번 더 반시계 방향으로 90º 회전을 시킵니다.
이제 시각은 '06시 15분'이 되었습니다. 표에 있는 '60㎡ 미만일 경우 150㎠ 이상'이라는 뜻이 됩니다.
60㎡ 미만 : 150㎠ 이상 → 06시 15분
정리를 하면,
150㎡ 미만 : 600㎠ 이상 → 15시 60분
120㎡ 미만 : 450㎠ 이상 → 12시 45분
90㎡ 미만 : 300㎠ 이상 → 09시 30분
60㎡ 미만 : 150㎠ 이상 → 06시 15분
바닥면적은 시침 : 각각 06시, 09시, 12시, 15시
급기구면적은 분침 : 각각 시침과 반시계방향 90도 간격을 이루는 15분, 30분, 45분, 60분
이렇게 시계의 모양만 기억을 하고 있으면, 표를 따로 외우지 않아도 바닥면적과 급기구면적과의 관계를 쉽게 기억할 수 있습니다. '직각 시계의 법칙'은 여기까지 입니다. :)
…
실제 기출문제를 한 번 풀어보겠습니다.
[문제1] 바닥면적이 120㎡인 제조소인 경우에 환기설비인 급기구의 최소 설치개수와 최소 크기는? (위험물기능장 기출)
1) 1개, 800㎠
2) 1개, 600㎠
3) 2개, 800㎠
4) 2개, 600㎠
→ 바닥면적 120㎡는 150㎡ 미만 이므로, 15시 60분! 따라서 정답은 2번입니다. ★120㎡ 미만과 헷갈리면 안 됩니다.
[문제2] 바닥면적이 150㎡ 이상인 제조소에서 설치하는 환기설비의 급기구는 얼마 이상의 크기로 하여야 하는가? (위험물기능장 기출)
1) 600㎠
2) 800㎠
3) 1000㎠
4) 1500㎠
→ 바닥면적 150㎡ 이상은 '직각 시계의 법칙'과는 상관없이, '아이오딘 제조소' 그림에서 찾을 수 있습니다. 급기관 송풍기 날개의 '8'자와 입출구의 모양 '○'에서 '800'을 유추할 수 있습니다. 정답 2번입니다.
…
플레밍의 왼손 법칙이나 오른손 법칙 처럼 손가락으로 시침과 분침을 만들어 생각하면 이해하기가 쉬울 듯 합니다. :)
Tip!
시험장 가실 때 아날로그 손목시계 하나 차고 가세요!
합법적인(?) 컨닝을 하실 수 있습니다. ㅎㅎ
