내용도 상당히 많고 이것들을 다 암기하려니 엄두가 나지 않습니다. 하지만, 그럼에도 불구하고 암기는 계속 되어야만 합니다!
일단 제목부터가 엄청 깁니다. 제목이 '부속용도별로 추가하여야 할 소화기구 및 자동소화장치' 입니다.
제목에서 빨간색으로 표시한 두 글자 '부'와 ,추'를 가져와 간단히 '부츠'라고 해봅시다.
부츠! 신발의 한 종류죠. 이 부츠를 이용해 각 항목의 내용과 숫자들을 이미지맵으로 만들어 암기해 보겠습니다.
아래의 암기방법은 제 개인적인 공부를 위한 암기법이니, 단순 참고만 하기 바랍니다.
〓
| 용도별 | 소화기구의 능력단위 |
| 1. 다음 각목의 시설. 다만, 스프링클러설비·간이스프링클러설비·물분무등소화설비 또는 상업용 주방자동소화장치가 설치된 경우에는 자동확산소화기를 설치하지 아니 할 수 있다. 가. 보일러실(아파트의 경우 방화구획된 것 제외) ㆍ건조실ㆍ세탁소ㆍ대량화기취급소 나. 음식점(지하가의 음식점을 포함)․다중이용업소· 호텔․기숙사·노유자시설·의료시설·업무시설․공장· 장례식장·교육연구시설·교정 및 군사시설의 주방 다만, 의료시설․업무시설 및 공장의 주방은 공동취사를 위한 것에 한한다. 다. 관리자의 출입이 곤란한 변전실ㆍ송전실ㆍ변압기실 및 배전반실 (불연재료로 된 상자안에 장치된 것 제외) | 1. 해당 용도의 바닥면적 25㎡마다 능력단위 1단위 이상의 소화기로 하고, 그 외에 자동확산소화기를 바닥면적 10㎡ 이하는 1개, 10㎡ 초과는 2개를 설치 할 것. 2. 주방의 경우, 1호에 의하여 설치하는 소화기중 1개 이상은 주방화재용 소화기(K급)를 설치하여야 한다. |
1 호는 가, 나, 다목과 같이 각각 3개의 이미지맵으로 만들었습니다.
새 : 세탁소
건 : 건조실
대 : 대량화기취급소
보 : 보일러실
아~ 방구는 안돼 : (보일러실)아파트의 경우 방화구획된 것을 제외
바닥에서 이옷 : 바닥면적에서 25㎡마다
일단 소 : 능력단위 1단위 이상의 소화기
소확행 : 자동확산소화기
부츠 이미지에서 십자가 모양 : 바닥면적 10㎡
간철스상 : 간이스프링클러, 스프링클러, 상업용 주방자동소화장치
물뿌리면 : 물분무등
소확행 안될수도 : 자동확산소화기 설치하지 아니할 수도
다음 : 다중이용업소, 음식점(지하가의 음식점 포함)
K 1개 이상 : 주방에 설치하는 소화기 중 1개 이상은 주방화재용 소화기(K급) 설치
무료 : 업무시설, 의료시설
꽁치 : 공동취사
교련 : 교육연구시설
장 : 장례식장
교군용 : 교정 및 군사시설
노(NO) : 노유자시설
별별배송 : 변전실, 변압기실, 배전반실, 송전실
곤란 : 관리자의 출입이 곤란한
불쌍... 제외 : 불연재료로 된 상자... 제외
〓
| 용도별 | 소화기구의 능력단위 |
| 2.발전실․변전실․송전실․변압기실․배전반실․통신기기실․전산기기실․기타 이와 유사한 시설이 있는 장소. 다만, 제1호 다목의 장소를 제외한다. | 해당 용도의 바닥면적 50㎡마다 적응성이 있는 소화기 1개 이상 또는 유효설치방호체적 이내의 가스ㆍ분말ㆍ고체에어로졸 자동소화장치, 캐비닛형자동소화장치 (다만, 통신기기실ㆍ전자기기실을 제외한 장소에 있어서는 교류 600V 또는 직류750V 이상의 것에 한한다) |
2호는 전기관련 시설입니다. 노란색 비닐 부츠 이미지를 통해 암기를 합니다.
기와장 : 기타 이와 유사한 시설이 있는 장소
배변통 : 배전반실, 변압기실, 통신기기실
낄낄 : 전산기기실
변발송 : 변전실, 발전실, 송전실
교육빵빵 : 교류 600
지치고영 : 직류 750
유방체적 : 유효설치방호체적
고졸분가 : 고체에어로졸, 분말, 가스
개화장 : 캐비닛형 자동소화장치
바닥, 오른발의 숫자 5, 배변통 뚜껑의 0 : 바닥면적 50㎡
赤(적) 소화기 1개 : 적응성이 있는 소화기 1개 이상
〓
| 용도별 | 소화기구의 능력단위 |
| 3. 지정수량의 1/5 이상 지정수량 미만의 위험물을 저장 또는 취급하는 장소 | 능력단위 2단위 이상 또는 유효설치방호체적 이내의 가스ㆍ분말ㆍ고체에어로졸 자동소화장치, 캐비닛형자동소화장치 |
3호는 위험물을 저장 또는 취급하는 장소입니다. 취향저격용 예쁜 빨간색 부츠를 통해 암기를 해봅니다.
취향저격 : 취급 및 저장
부츠의 숫자 5와 1 : 지정수량의 5분의 1
2단 : 능력단위 2단위 이상
우와(OR) : 또는
〓
| 용도별 | 소화기구의 능력단위 | |
| 4. 특수가연물을 저장 또는 취급하는 장소 | 기준 수량 이상 | 기준수량의 50배 이상마다 능력단위 1단위 이상 |
| 기준 수량의 500배 이상 | 대형소화기 1개 이상 |
4호는 특수가연물을 저장 또는 취급하는 장소입니다. '별' 모양이 있는 여러 캔버스 부츠를 통해 능력단위를 암기합니다.
부츠의 배열에서 숫자 5 와 핑크색 네모(0) : 기준수량의 50배 → 능력단위 1단위 이상
부츠의 배열에서 숫자 5 와 파란색 네모 2개(00) : 기준수량의 500배 → 대형소화기 1개 이상
〓
| 용도별 | 소화기구의 능력단위 | |
| 5. 가연성가스를 연료로 사용하는 장소 | 연소기기가 있는 장소 | 각 연소기로부터 보행거리 10m 이내에 능력단위 3단위 이상의 소화기 1개 이상. 다만, 상업용 주방자동소화장치가 설치된 장소는 제외 |
| 저장실 (저장량 300㎏ 미만은 제외) | 능력단위 5단위 이상의 소화기 2개 이상 및 대형소화기 1개 이상 |

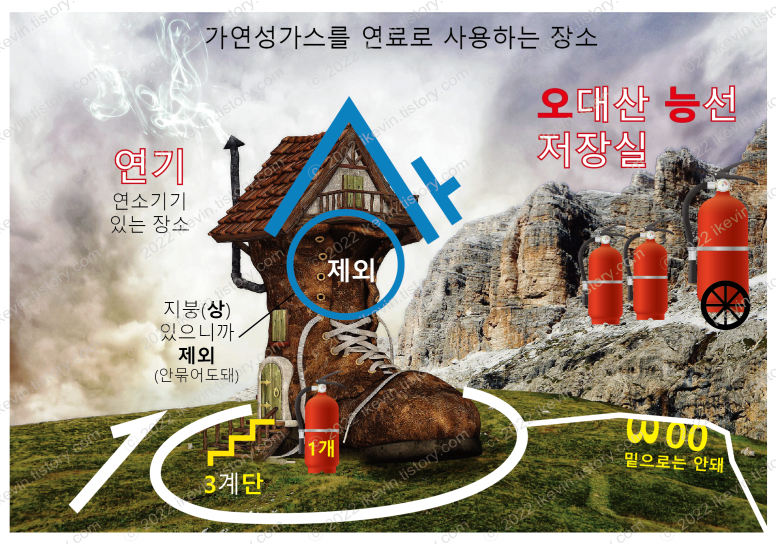

5호는 가연성가스를 연료로 사용하는 장소입니다. 아래 이미지를 보면 크게 두 지역이 있습니다. 부츠 모양의 집이 있는 지역과 뒷쪽의 바위산 지역입니다. 부츠 모양의 굴뚝에서 연기가 피어오르고 있습니다. 연소기기로 뭔가 요리를 하거나 난방을 하는 것 같네요. 뒷쪽의 오대산 능선을 따라 저장실이 있는데 그곳으로부터 연료를 공급받습니다.
연기 : 연소기기가 있는 장소
집 주변 바닥의 숫자 10 : 보행거리 10m 이내
3계단 소화기 1개 : 능력단위 3단위 이상의 소화기 1개
지붕이 'ㅅ'모양 : 상업용 주방자동소화장치의 '상'자의 'ㅅ'
끈이 없는 곳 : 제외
오대산 능선 소화기 2개, 대형소화기 1개 : 능력단위 5단위 이상 소화기 2개 이상 및 대형소화기 1개 이상
300 밑으로는 안돼 : 저장량 300kg 미만은 제외
〓
| 용도별 | 소화기구의 능력단위 | |||
| 6.가연성가스를 제조하거나 연료외의 용도로 저장․사용하는 장소 | 저장량 또는 1개월동안 제조ㆍ사용하는 양 | 200㎏ 미만 | 저장ㆍ제조ㆍ사용하는 장소 | 능력단위 3단위 이상의 소화기 2개 이상 |
| 200㎏ 이상 300㎏ 미만 | 저장하는 장소 | 능력단위 5단위 이상의 소화기 2개 이상 | ||
| 제조ㆍ사용하는 장소 | 바닥면적 50㎡마다 능력단위 5단위 이상의 소화기 1개 이상 | |||
| 300㎏ 이상 | 저장하는 장소 | 대형소화기 2개 이상 | ||
| 제조ㆍ사용하는 장소 | 바닥면적 50㎡ 마다 능력단위 5단위 이상의 소화기 1개 이상 |
6호는 가연성가스를 제조하거나 연료외의 용도를 저장·사용하는 장소입니다. 이미지가 좀 우스꽝스럽고 복잡한데요, 부츠를 신은 여성이 거꾸로 넘어진 자세를 취하고 있습니다. 오른팔부터 손끝까지가 200kg 미만에 해당하는 부분이고, 머리부터 엉덩이사이가 200kg 이상 300kg 미만, 두 다리가 300kg 이상에 해당하는 이미지맵입니다. 각각에 위치한 소화기의 개수를 잘 기억합니다.
1월 제사 : 1개월동안 제조·사용하는 양
바닥에서 : 제조·사용하는 장소는 바닥면적 마다
오른손 숫자 3과 '손이 안 닿단께' : 능력단위 3단위 이상 (소화기 2개)
머리 둘레 200 : 200kg 이상
왼쪽 옆구리 숫자 50 : 바닥면적 50㎡ 마다
다섯손가락 : 능력단위 5단위 이상 (소화기 1개)
머리 '저' : 저장소
오른쪽으로 쓰러지는 소화기 2개 : 능력단위 5단위 이상 (소화기 2개)
엉덩이 3, 허벅지 00 : 300kg 이상
오른쪽 부츠 : 저장소 (대형소화기 2개)
왼쪽 부츠 50 : 바닥면적 50㎡ 마다
무릎, 종아리 라인 5 : 능력단위 5단위 이상 (소화기 1개)
제사는 바닥에서... : 제조, 사용
바닥 50㎡ 이하도 소화기 2개 이상 : 액화석유가스·기타 연료외의 용도로 사용하는 장소는 바닥면적 50㎡ 이하인 경우에도 해당 소화기를 2개 이상 비치하여야 한다.
〓
관련 문제를 풀어보겠습니다.
[문제] 소화기구 및 자동소화장치의 화재안전기준상 바닥면적이 280㎡인 발전실에 부속용도별로 추가하여야 할 적응성이 있는 소화기의 최소 수량은 몇 개인가? (소방설비기사 기출)
1) 2
2) 4
3) 6
4) 12
아래 '배변통낄낄변발송' 이미지가 있습니다. 빨간색의 '바닥50'과 '赤(적)'이라고 써있는 소화기가 1개 보입니다. 바닥면적 50㎡마다 적응성 있는 소화기 1개 이상이므로, 6개 입니다.
